[NCC電容]電解電容正負極如何辨別?

作者：NCC電容    發布時間：2020-09-03 16:06:09  訪問量：7097  來源：櫻拓貿易

我們都知道電容，這是一種應用非常廣泛的電子元器件，比如在平板電腦、液晶電視、數碼相機等電子產品上都是會應用到的，而電解電容作為其中一種分類，也是用處很大的。那么，大家知道電解電容正負極如何辨別嗎？下面就一起來看看吧。

一、什么是電解電容

電解電容是電容的一種，金屬箔為正極（鋁或鉭），與正極緊貼金屬的氧化膜（氧化鋁或五氧化二鉭）是電介質，陰極由導電材料、電解質（電解質可以是液體或固體）和其他材料共同組成，因電解質是陰極的主要部分，電解電容因此而得名。同時電解電容正負不可接錯。鋁電解電容器可以分為四類：引線型鋁電解電容器;牛角型鋁電解電容器;螺栓式鋁電解電容器;固態鋁電解電容器。

二、電解電容正負極如何辨別

1、螺栓型電解電容正負極識別。螺栓型鋁電解電容在套管上有明確的正負級標識，正極用“+”、負極用“-”表示。大部分螺栓電容在蓋板上的端子旁邊都會刻有“+”、“-”的標識。

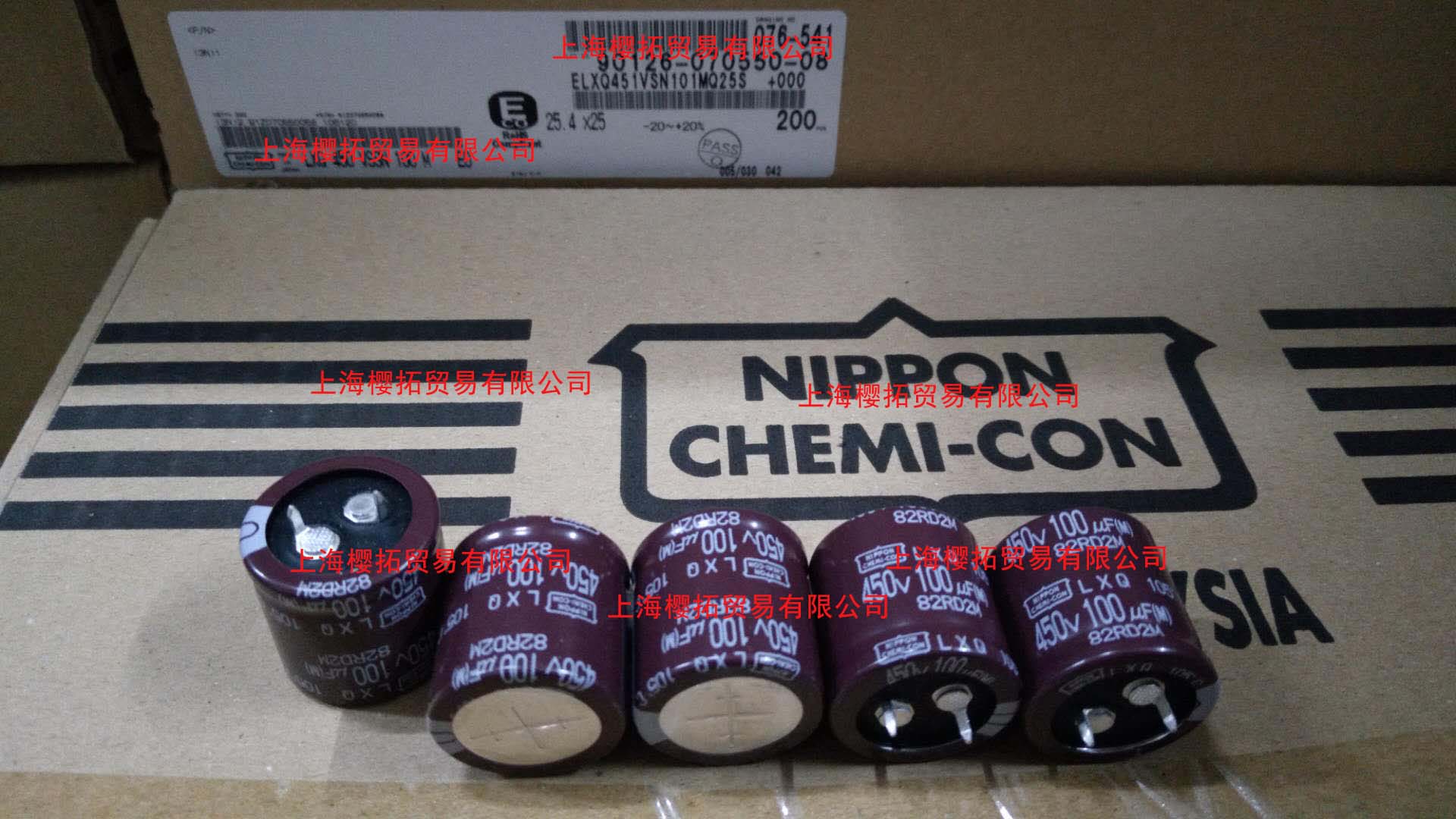

2、焊片鋁電解電容正負極的區分。焊片鋁電解電容又稱之為牛角電容，目前所有廠家都是選用“負極標識”，即套管“-”標識所對應的焊針為負極。焊片電解電容正負極在蓋板上也有區分，大部分是采取負極“壓花”來標識，也有電解電容廠家直接在鉚釘上印出“+”、“-”的標志。

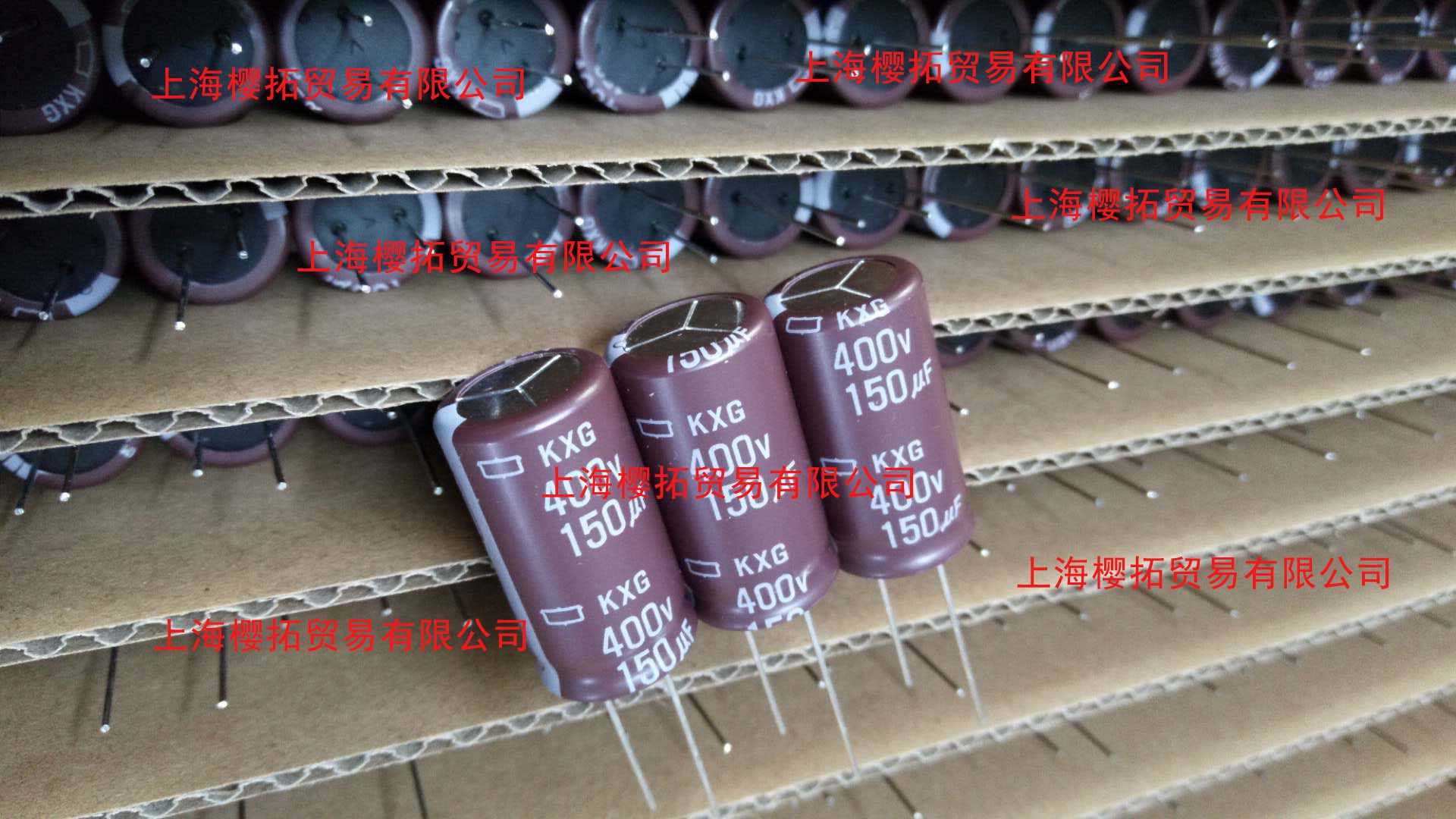

3、引線結構電解電容正負極識別方法。引線結構電解電容也是采取“負極標識”，即套管“-”標識所對應的引線為負極。還有就是按引線的長短來識別，長的引線為正極，短的引線為負極。

4、片式鋁電解電容正負極識別方法。 片式鋁電解電容又稱之為貼片鋁電解電容，片式鋁電解電容是沒有套管的，所以在鋁殼的底部印有容量、電壓、正負極等相關信息。

三、電解電容的應用

有極性電解電容器通常在電源電路或中頻、低頻電路中起電源濾波、退耦、信號耦合及時間常數設定、隔直流等作用。一般不能用于交流電源電路，在直流電源電路中作濾波電容使用時，其陽極（正極）應與電源電壓的正極端相連接，陰極（負極）與電源電壓的負極端相連接，不能接反，否則會損壞電容器。

無極性電解電容器通常用于音箱分頻器電路、電視機S校正電路及單相電動機的起動電路。

電解電容器廣泛應用于家用電器和各種電子產品中，其容量范圍較大，一般為1~33000μF，額定工作電壓范圍為6.3~700V。其缺點是介質損耗、容量誤差較大（最大允許偏差為+100%、-20%），耐高溫性較差，存放時間長容易失效。

電解電容的極性，注意觀察在電解電容的側面有“-”是負極、“+”是正極，如果電解電容上沒有標明正負極，也可以根據它的引腳的長短來判斷，長腳為正極，短腳為負極。
